工頻DE31系列

發布日期：2024/2/16 16:07:38 瀏覽次數：64

DE31三進單出系列,該系列UPS不間斷電源采用全球最先進的DSP數字化控制技術

，人性化的大屏幕LCD中英文顯示

，高速微處理器（MCU）為核心的數字化控制技術。第六代低損耗大功率IGBT和靜態開關扛鼎演繹了數字時代的經典傳奇，容量之大

、可靠性之高、性能之穩定均居國際一流水平

。

DE31系列單機容量從6KVA到60KVA

，GLE系列UPS不間斷電源全面突破了模擬電路時代的技術瓶頸，數字化控制技術與高精度SMD技術保證其100%適應各種電網環境

，廣泛應用于通信行業

、計算中心、軍隊

、醫療設備

、銀行、證券

、交通

、電力、工業等各行業及要求有高質量電源的網絡辦公環境

。

主要性能特點：

1.采用數字化控制技術

，全面智能化數字化設計

◆先進的數字電路系統超穩定運行

DE系列UPS以先進的數字電路系統替代了傳統的模擬電路，高速微處理器控制

、運行參數可通過后臺軟件設定

，運行管理更加完美，自檢和自偵測功能更加強大

。全程采樣技術不僅有利于對電路板上的所有獨立電路連接進行自檢和故障分析

，更能通過雙變換為負載輸出極度純正和穩定的正弦波電壓，確保系統穩定運行

。

◆電池智能化管理

，耐用省心

DE系列UPS導入了先進的智能化電池管理系統，可根據用戶的電池配置自動調整電池的充電參數

，并會根據供電環境對電池進行均充浮充轉換

、溫度補償充電和放電管理。此外

，DE系列還可以通過監控界面對電池運行狀態進行偵測管理

，確保電池高效運行。智能化電池管理系統不僅減少了管理員的負擔

，更能延長電池的使用壽命

。

◆智能偵測系統全程守護

該系統的微處理器不間斷地對所有的電源狀態

、斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測

。出現故障時

，偵測系統會即時報警通知管理員，同步啟動UPS全面保護功能

。

◆ 智能通訊工具遠程監控

RS232和RS485通訊端口真正實現多用途通訊和遠程監視

。

可選的SNMP卡，實現遠程監控和網絡管理

；

可選的干接點接口

，采用無源接點有效實現了對UPS的狀態監控。

◆采用高精度SMD技術

，整機精密度更高

DE系列改變了傳統的插入式電路處理工藝

，全部采用高精度SMD技術，既省空間

，又徹底消除傳統UPS電路中的腳刺，便于集成電路的安全運行

，提高可靠性和運行精度

。

高精度SMD技術完全清除了由芯片自身產生的各種高頻信號對其他芯片的干擾，從而讓各個芯片模塊能夠不受干擾的正常工作

，抗干擾性大為改善

。

DE系列全面采用SMD技術，耐高溫

、準確度高

、濾波性能極好，整機性能更加穩定

，更牢固耐用

，使用壽命增加了80%。

2.以生命周期評價為基礎精密研制

，更節能

◆經科學的生命周期評價, DE系列采用了抗老化性能優異的大屏幕LCD中英文顯示面板和經氟碳工藝處理的機箱外觀

，環保耐用，歷久如新

；

◆采用新型渦流風扇,散熱性能優異,高度節能

；

◆采用無環流控制電路，節電性能良好

；

◆采用綠色整流和逆變技術

，為用戶提供清潔的能源；

◆采用先進的數字電路及高精度SMD技術

，整機壽命同比延長了80%

。

、基于第六代IGBT和高速靜態開關切換技術，可靠性更高

◆IGBT良好的高速開關特性

；具有高電壓和大電流的工作特性

；采用電壓型驅動，只需要很小的控制功率

。第六代IGBT具有更低的飽和壓降

，逆變器的工作效率更高，溫升低

，可靠性更高

。

◆采用雙變換純?cè)诰€式設計和高速的靜態開關切換技術，性能更穩定

。

、超清晰界面信息處理技術，人機溝通無障礙

◆人性化的大屏幕LCD中英文顯示

流程圖運行狀態直觀顯示

，智能圖標按鈕

，表格式的數據資料、事件記錄顯示

，中英文可選菜單操作

。

◆直觀的LED狀態指示：工作流程式狀態指示，一目了然

。

、其他性能優勢

◆ 優越的負載特性

完全滿足從0到100%負載的躍變，而無需切換到旁路

，并保證輸出穩定可靠

。

◆完善的保護功能

具有輸入輸出過欠壓保護、輸入浪涌保護

、電池過充過放保護

、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能

。

◆ 高性能的動態特性

采用瞬時控制方式和有效值等多種反饋控制

，實現了高動態調節，減小輸出電壓失真度

。

◆可選配電池巡檢模塊

可對單個的參數進行測量

，并在顯示板上顯示出來。如有電池故障立即報警

，通知管理員

。

■先進的自適應前饋抵消控制，做到非常低的諧波失真（THDi<1%）

■輸出功率因素DE11系列為0.8，DE31系列和DE33系列為0.9

■高輸入功率因數：最高可達0.99

■整機效率高：可達95%

■設計緊湊

，空間利用高

■前面操作設計

，便于維護和更換

■支持雙電源輸入，標配支持市電與旁路兩路輸入

，可設置輸入輸出為單相或三相

■兼容各種類型負載

■具有遠程EPO緊急關機功能

■可8臺并機冗余

■具有多種通信接口

，RS232.RS485，USB

，智能卡槽等多種通訊接口

■節能環保：60%以上材料可回收利用

■UPS液晶面板可顯示剩余放電時間

■電池?cái)?shù)量可靈活設置,DE31系列16-32只可選

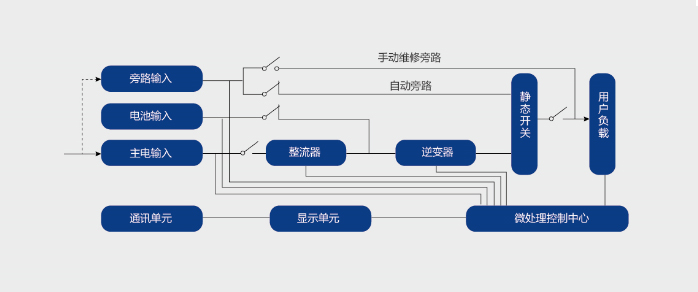

工作原理：
